Авто-магнитола 7010B.

Сейчас много недорогих магнитол появилось в продаже на Алиэкспресс. Решил и я прикупить,как раз попалась на горящих товарах за 3200-3600 с камерой заднего вида. Выбрал с камерой за 3600 что бы не заморачиваться с покупкой в будущем.

Магнитола прибыла в рекордные сроки,что то вроде 20 дней и вот у меня это чудо Китайской электроники.

Подключил пока на столе от небольшого на 2,16ампер аккумулятора с подзарядкой от зарядника.Что можно об ней сказать после пользования 2 недели?Не попалось пока не одного формата видео который бы она не смогла проиграть.

Радио ловит на кусок провода длинною с метр.Блютуз цепляется без проблем от 10 метров с телефонами на андроид,с другими не проверял.Есть функция приёма звонков и можно с неё звонить установив соединение по блютуз с телефоном импортировав  тф книжку.

Имеется поддержка кнопок на руле,но я эту функцию не проверял,нет в моём авто кнопок на руле.Задняя камера включается автоматически если всю разводку правильно соединить,а именно 9й вывод(розовый) к задним фонарям задего хода +.Плата процессора имеет другую маркировку 7018В видимо Китайцы лепят что есть в наличии,но это можно сказать мне повезло,вот она

Плата 7018в

как видим по центру отсутствует модуль GPS но он и не заявлен на сайте продавца,при желании можно дополнить если вы разбираетесь в радиотехнике.Как я понял модуль GPS это законченное устройство имеющее свою операционку Windows CE 6.0 и коммутируется переключением дисплея и резистивного тач  от DVD части к навигации.В прошивке DVD части так же имеется такая возможность.

меню магнитолы

Подключал внешний жёсткий диск на 1 терабайт,тянет,воспроизводит фильмы без тормозов.

Теперь о недостатках.

В аудио усилителе применена  дешёвая Китайская микросхема аудио процессора TM2313 Кому то будет достаточно,а я улучшил качество звука на низких частотах(басов)

 Даташит TM2313



просто напаял сверху отмеченных конденсаторов добавочные такие же по размеру,в сумме конденсатор должен быть 1мкф.Теперь звук вообще обалденный но есть ещё почти на заметная проблемка,это когда включаешь музыку передаваемую через блютуз на всю громкость и ставишь на паузу,слышны помехи передачи данных.Жду детальку (BO505S-1W.даташит)из Китая для её устранения,когда получу дополню свой обзор за одно и выложу дамп своей прошивки снятый вот таким программатором стоимостью чуть больше 100 руб.(им можно как снимать дамп памяти,так прошивать(24-25xxx серию с помощью проги)) , к нему прищепка что бы не выпаивать микросхему.

Выписал я для неё еще и декоративную рамку.

Авто-магнитола в принципе за свою цену меня устроила.

PS. Как и обещал вот дамп (Прошивка).Возможно кому то пригодится для восстановления.Чипсет: проц F1C500.память 25064FVSIG.блютуз RDA5876

Скрин на нём видно какой прогой пользовался и где её можно взять.Драйвера для программатора брал у производителя микросхемы,хоть и заявлено работа с вин 8,1 но так и не смог подружить,всё делать пришлось на вин XP

«Деталька» не дала  ожидаемых результатов,помехи вроде стали тише и они видоизменились,то есть я заметил что писк издают светодиоды которые подсвечивают кнопку «меню»,тон зависит от свечения.Копаю далее,время от времени…

Будьте внимательны,от моей платы на другую установленную в магнитоле 7010в(комплектуются разными) прошивка скорее всего не подходит,возможно из-за разницы в экране и тач.Пробовал я заливать себе прошивки слитые с других плат,не подходили.


Комментарии

  • Сергей говорит:

    Здравствуйте,какие прошивки пробовали,где брали?

    • admin говорит:

      Здравствуйте,брал уже и не вспомню,в гугле вылазили на разных сайтах.

  • Korik говорит:

    Может восьминожка все таки 25Q64FVSIG?

    • admin говорит:

      Возможно,согласитесь 0 и Q не отличишь,в гугле я её не пробивал,25 серия и мне этого было достаточно

  • Сергей говорит:

    Сегодня получил программатор с прищепкой,как им пользоваться?

    • admin говорит:

      1.Установить прогу, драйвера.
      2.Прицепить прищепку к микросхеме,красный проводок в жгуте к прищепке указывает на первую ножку,вставить в комп программатор.
      3.3апустить прогу.
      4.Нажать в проге на кнопку «детект»,должна определится ваша флешь.
      5.Жмём «читать».
      6.Сохраняем дамп вашей прошивки где то на компе.
      7.Стереть.
      8.Далее выбираем файл прошивки и жмём «записать чип».
      9.Когда шкала достигнет 100%,жмём «проверка».
      10.Выдёргиваем программатор,затем прищепку и собираем,проверяем магнитолу.

  • Алексей говорит:

    Подскажите пожалуйста, приобрёл такую магнитолу, 7023d, проработала 1 день после чего в один прекрасный момент зависла и с тех пор циклически перезагружается после экрана приветствия. Что это может быть? Прошивка слетела? и как восстановить?

    • admin говорит:

      Скорее всего,попробуй перепрошить,такая вроде встречалась прошивка,далее виднее будет.Разбери магнитолу и что там на плате процессора написано?Да ещё,сброс(Reset)делал?

  • admin говорит:

    Вот(пропустив рекламу) прошивки которые мне удалось собрать на эти магнитолы
    Тестю сегодня прошивку , устанавливается с флешки,встала на мою плату(7018в в магнитоле 7010B) но экран смещен в право 6-7 см.(наверное экранчики у нас разные)возможно подойдёт кому то хоть для какого то восстановления без программатора.Писк пропал,а фон присутствует(где то что то кондёра нехватает,когда настроил подключения блютуз,после согласия на тф.писк появился.Значит всё таки пищит передача данных через блютуз,первая моя мысль была верна!
    Видео

  • Дмитрий говорит:

    Скажите, шить надо при выключенной магнитоле?

    • admin говорит:

      Да,если программатором,шлейф проводов к плате же отключен(вынут из разъёма).

      • admin говорит:

        и ещё,в куче прошивок которые есть на я-диск есть прошивки которые шьются с программатора,это bin файлы,есть которые обновляются с флешки img файлы.Если ваша магнитола исправна,не советую прошивать,пока чуда от этого нет!!!

  • Сергей говорит:

    Хочу похвастаться,вобщем одна из прошивок на ядиск подошла,штук 5 перебрал.Спасибо за проделанный труд,у меня заработала магнитола!

  • Сергей говорит:

    Здравствуйте, подскажите, как туда поставить gps, чтобы полноценный навигатор был?

    • admin говорит:

      Здравствуйте,где у нас пустой квадратик,там и стоит модуль,вот http://cs5-2.4pda.to/10817484/%CC%E0%F2%E5%F0%E8%ED%EA%E0.jpg?s=0037f8804f7e735759884f0f000000008b646349bd0e6abe9149278fdb2055d2 подобная плата с GPS,но я думаю овчинка выделки не стоит,проще готовую купить.Ещё нужно и обвязку паять

  • Виталий говорит:

    а подскажите как через флешку прошить магнитолу, просто кинуть на флешку и все? и что дальше просто вставить в магнитолу и включить?

    • admin говорит:

      да,только прошивка должна быть именно для той платы которая установлена в магнитоле,иначе может получится труп.

  • Flegontov говорит:

    Здравствуйте! Проблема такая, купил магнитолу MP5 Care Player 7010B, всё хорошо работало. Заехал на заправку, играли клипы, пока заправлял машину — сел, а экран тёмный, музыка играет, сенсор работает. Когда включаю магнитолу, всё как обычно логотип загорается, затем пропадает и на 2-3 секунды появляется меню, ну и собсна сразу тёмный экран. Включаю музыку по памяти тыкая на экране. Спросил у знакомого, может что внутри из элементов сгоре, он сказал мыл скорее всего программно смотреть нужно, прошить или что. Пока не разбирал магнитолу, что посоветуете?

    • admin говорит:

      Я бы сначала сброс бы сделал и кнопкой ресет и полностью откл от питания,далее прошить попробовал,но разобрать и глянуть маркировку платы процессора придётся.По ней прошивку и нужно искать.Ещё случается что нажмут затемнение экрана(кнопочка в верху экрана),а после обратно не могут включить,ещё сзади на разъёме есть проводок для тех же целей(не помню номер его сразу)

  • Flegontov говорит:

    @admin, дело в том, что затемнение экрана как раз таки работает, по памяти нажимая на экране кнопку затемнения экрана он темнеет и второй раз соответственно становится вообще черным (как выключен, ну так и должно быть) тобишь подсветка экрана работает, когда магнитола включена , он светлее, чем в выключенном состоянии. Завтра попробую разобрать и посмотрю маркировку плат. Кстати, резет делал — ничего не поменялось.

    • admin говорит:

      Ещё я бы пощупал элементы во время работы,возможно что то неисправно и когда нагревается,экран и темнеет-такое так же может быть.

  • remontokna.com.ua говорит:

    привет тоже думаю про такую магнитолу, скажи посмотрел у тебя фото если всё правильно понял к ней можно подключить только 2-х канальный усилитель ?

    • admin говорит:

      Можно и 4х канальный,если с паяльником дружишь,на схеме ТМ 2313(или её аналогов) видно что имеется 4 выходных канала .

  • Дмитрий говорит:

    Добрый день!
    Подскажите где можно найти прошивку для магнитолы 7012b, буду очень благодарен!

    • admin говорит:

      Прошивка ищется не по названию этих магнитол,а по установленной плате центрального процессора,возможно ваша прошивка есть в сборнике Ядиск,который я выкладывал ранее в этих комментариях.

  • Петр говорит:

    Добрый день admin,приобрёл магнитолу 7018b с уже имеющейся проблемой магнитола работает летом минут 20-30 и перезагружается,работает минут 15-10 и перезагружается при переходе по пунктам меню,на лицо был явный перегрев.Но возник вопрос- почему перезагружается при переходе по пунктам меню и при входящем звонке с телефона по блютузу(музыка с телефона играет нормально,исходящий звонок проходит нормально).Была заменена,как мне показалось,перегревающаяся микросхема.сейчас зима и магнитола,если её не трогать,работает и час,и полдня,но начинаешь пользоваться меню и магнитола перезагружается.Возможно проблема и не ушла,и все это сводится к проблеме с прошивкой?ссылка на видео с проблемой:https://youtu.be/d8XRUex6v84 .буду благодарен любому совету.

  • admin говорит:

    Любопытный случай 🙂 я бы замерил напряжения на стабилизаторах во время перезагрузки и до,то есть на постоянной основе что бы к примеру увидеть скачёк падения напряжения.3,3 вольт.1,2 вольт и т д. смотришь маркировку стабилизатора,пробиваешь даташит в гугле,по даташиту сколько вольт и меряешь до перезагрузки постоянно наблюдая.Если наблюдается падение и тут же перезагрузка,то уже будет 50% ясности…

  • Петр говорит:

    Прошу прощения, но я не особо разбираюсь в электронике, но все делаю под руководством электронщика с 50 летним стажем.при вскрытии был обнаружен перегрев TD1507T5 и скачек напряжения на выходе микросхемы, но сейчас она заменена (при чем у себя в городе ни её, ни аналогов не нашёл, пришлось заказывать и ждать с Китая). Наш косяк- не замерили напряжения после замены ,но магнитола работала и не думала перезагружаться.В ближайшее время снова разберем магнитолу и распишу более подробную информацию. Спасибо за совет.

    • admin говорит:

      TD1507T5 это регулятор питания 5 вольт 150KHz.если он грелся,не факт что в нём проблема была(хотя и в нём может),возможно и далее по цепи этого питания что то нагружало его.

  • Петр говорит:

    Не понятна причина перезагрузки во время переходов в меню и входящем звонке через блютуз. Старый хозяин говорил,что оставлял включённой магнитолу на ночь и всю ночь она работала без проблем, но при пользовании меню магнитола перезагружалась. Может все таки прошивка или же проблема в электронике?

    • admin говорит:

      Чёрт их разберёт,этих китайцев с их электроникой.На расстоянии я так же не могу чего то утверждать.Купи программатор с прищепкой(ссылки в верху) и прошей попробуй.Процедуру прошивки я описал вроде подробно,чего непонятно,обращайся.Прошивку от какой то магнитолы 7018в я пробовал заливать в свой,не подошла,но она есть в ссылке на яндекс диск(пропустив рекламу),только перед прошивкой не забудь свой дамп памяти снять на всякий пожарный.

  • Петр говорит:

    Все я скачал и заказал,спасибо. Просто пока идёт программатор незнаю стоит ли мучиться с железом-так можно её всю перековырять, а толку ноль будет. Пожалуй спокойно дождусь программатор)))спасибо за выложенный материал-он безценен в моем случае.

  • Петр говорит:

    Добрый день уважаемый админ,поздравляю с новогодними праздниками. Прошил магнитолу представленными для моей модели прошивками и не одна из них не подошла- меняется заставка,пропадает звук и экран теряет калибровку. Долгое время не мог прочитать флеш-память, у меня mx25l6436f, проблема решилась подачей 12В на магнитолу, но в списке её нет и detect определяет mx25l6406d.на сайте http://remont-aud.net нашёл прошивка с моим шоссе,экраном и памятью,но скачать пока не могут не могу пройти тесты по электротехнике-совсем глупый стал))).скачаю и по результатам напишу.

  • Петр говорит:

    Заканчиваются новогодние праздники и приходит светлость ума)))тест сдал, прошивку скачал, установил. Все хорошо, поменялась заставка и все вроде бы хорошо,но гнать снова начала при исходящем по блютузу, потом при прослушивании музыки практически сразу при перезагрузке- сбросила все настройки:подсветку кнопок,яркость экрана,плейлист.буду наблюдать и думать логично(((

    • admin говорит:

      Моя перезагружалась при нехватке питания,тонкий провод был на +12в.Когда тестил от аккумулятора дома,он подсаживался и она начинала циклически перезагружаться,вплоть до ступора с просто белым экраном.Теперь перезагрузка только когда стартер крутится,лежит реле задержки,некогда поставить.

  • Сергей говорит:

    Подскажите пожалуста название GPS модуля для магнитолы 7018 В

    • admin говорит:

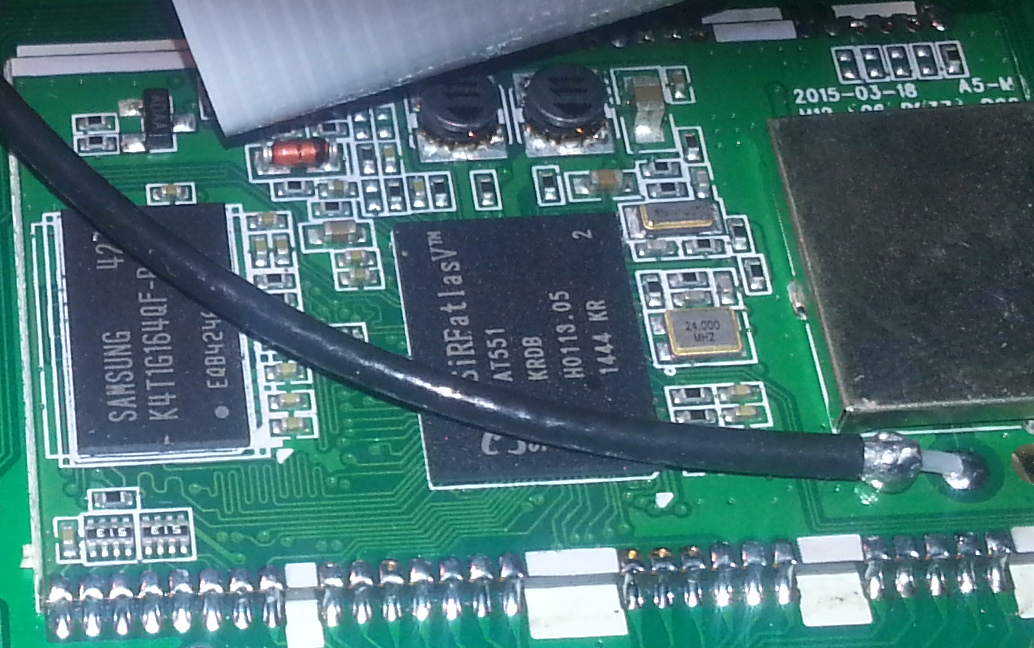

      Не знаю,у меня не было магнитолы 7018в, по другим источникам Атлас5
      нави-модуль

  • Pavel говорит:

    добрый день!
    очень нужна помощь!
    на материнской плате есть элемент U4, так вот нужна его маркировка, пожалуйста помогите!
    на фото выделил ее красным кругом.

    не могу прикрепить фото

    • admin говорит:

      Сбросте фото на фото-обменник,а сюда ссылку,я пользуюсь к примеру этим
